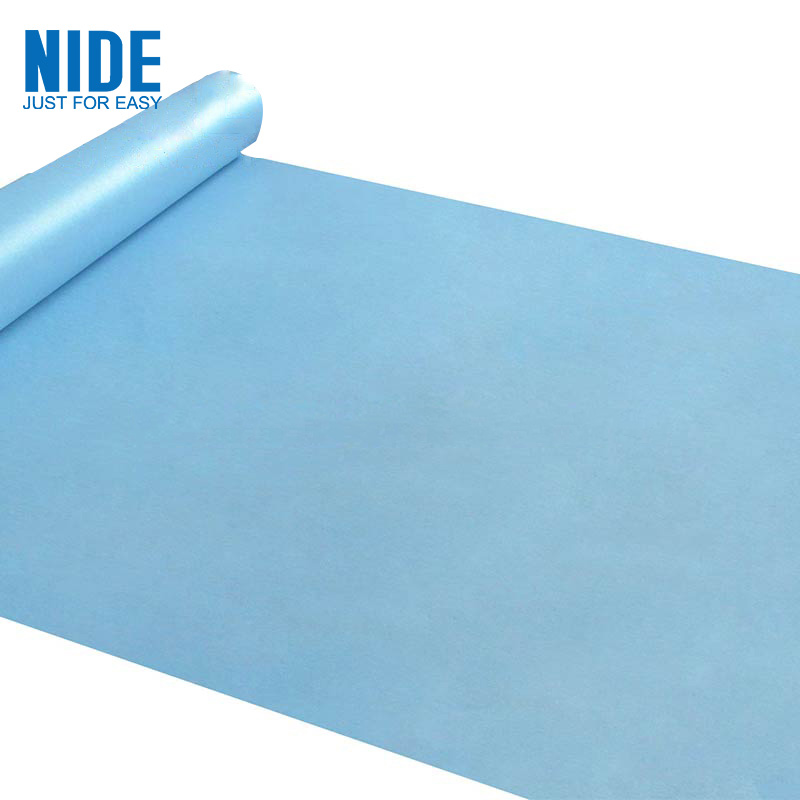

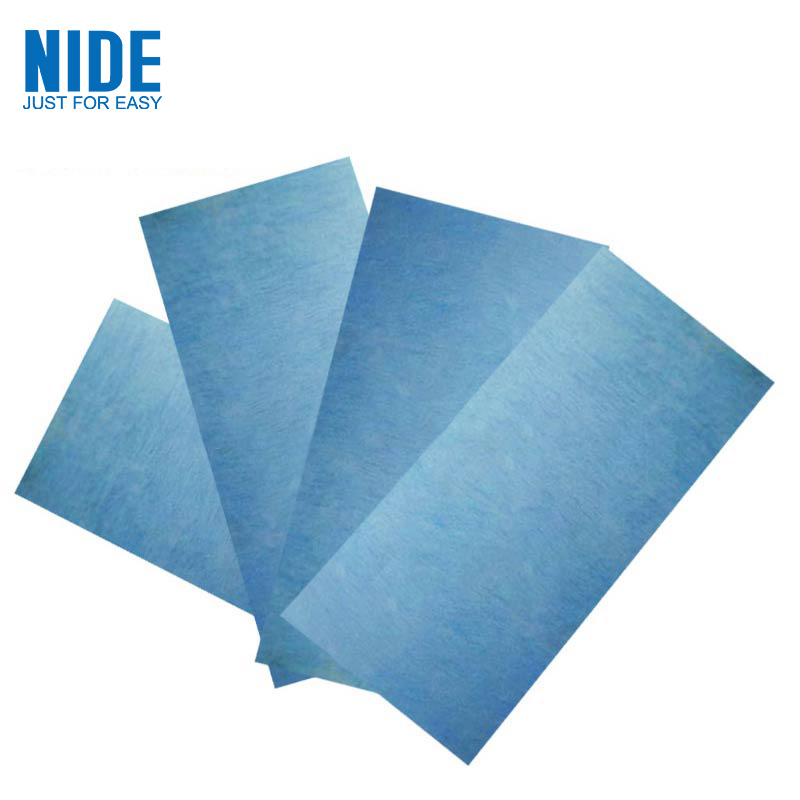

6641 एफ क्लास डीएमडी इंसुलेशन पेपर फिल्म इलेक्ट्रिकल मोटर इंसुलेशन मटीरियल एक तीन-लेयर कम्पोजिट मटीरियल है जो पॉलिएस्टर फिल्म की एक परत और दो इलेक्ट्रिकल पॉलिएस्टर फाइबर नॉनवॉवन से बना होता है और एफ क्लास रेजिन से चिपका होता है। अच्छी यांत्रिक संपत्ति और विद्युत संपत्ति के साथ, पॉलिएस्टर गैर-बुने हुए कपड़े में अच्छी सोखने की क्षमता होती है और संसेचन के दौरान राल को अवशोषित कर सकता है।
गुण |
इकाई |
पैरामीटर |
||||||||||
इन्सुलेशन कागज मोटाई |
मिमी |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
मोटाई विचलन |
मिमी |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.03 |
±0.03 |
±0.04 |
±0.04 |
±0.05 |
±0.05 |
व्याकरण और विचलन |
जीएसएम |
130 ± 13 |
152 ± 15 |
187 ± 19 |
205 ± 21 |
240 ± 24 |
275 ± 27 |
322 ± 32 |
375 ± 38 |
466 ± 47 |
536 ± 54 |
606 ± 61 |
फिल्म की मोटाई |
मिमी |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
ब्रेकडाउन वोल्टेज |
के। वी |
एक‰¥5 |
एक‰¥6 |
एक 7 |
एक 7 |
9 |
10 |
12 |
15 |
‰¥18 |
20 |
22 |
तन्य शक्ति (एमडी .) |
एन / सीएम |
60 |
90 |
‰¥110 |
120 |
‰¥140 |
170 |
200 |
270 |
340 |
360 |
390 |
तन्य शक्ति (टीडी) |
एन / सीएम |
40 |
80 |
100 |
105 |
120 |
150 |
180 |
200 |
280 |
300 |
320 |
6641 एफ क्लास डीएमडी इंसुलेशन पेपर का व्यापक रूप से मोटर इंसुलेशन स्लॉट, मोटर्स के फेज और लाइनर इंसुलेटिंग में उपयोग किया जाता है, ट्रांसफार्मर में इंटरलेयर इंसुलेशन। यह वेज डालने के लिए स्वचालित कॉइल डालने की मशीन में भी व्यापक रूप से उपयोग किया जाता है।
मोटर इन्सुलेशन के लिए 6641 एफ क्लास डीएमडी इंसुलेशन पेपर
यह बेहतर होगा यदि ग्राहक हमें नीचे दी गई जानकारी सहित विस्तृत ड्राइंग भेज सके।
1. इन्सुलेशन सामग्री प्रकार: इन्सुलेशन पेपर, वेज, (डीएमडी, डीएम, पॉलिएस्टर फिल्म, पीएमपी, पीईटी, रेड वल्केनाइज्ड फाइबर सहित)
2. इन्सुलेशन सामग्री आयाम: चौड़ाई, मोटाई, सहिष्णुता।
3. इन्सुलेशन सामग्री थर्मल क्लास: क्लास एफ, क्लास ई, क्लास बी, क्लास एच
4. इन्सुलेशन सामग्री अनुप्रयोग
5. आवश्यक मात्रा: आम तौर पर इसका वजन
6. अन्य तकनीकी आवश्यकता।
