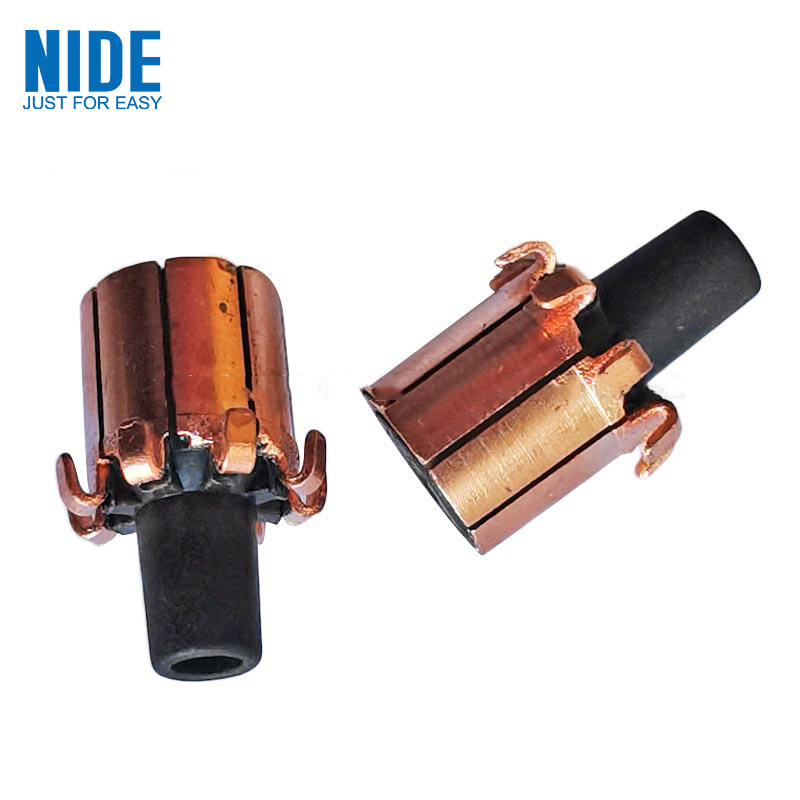

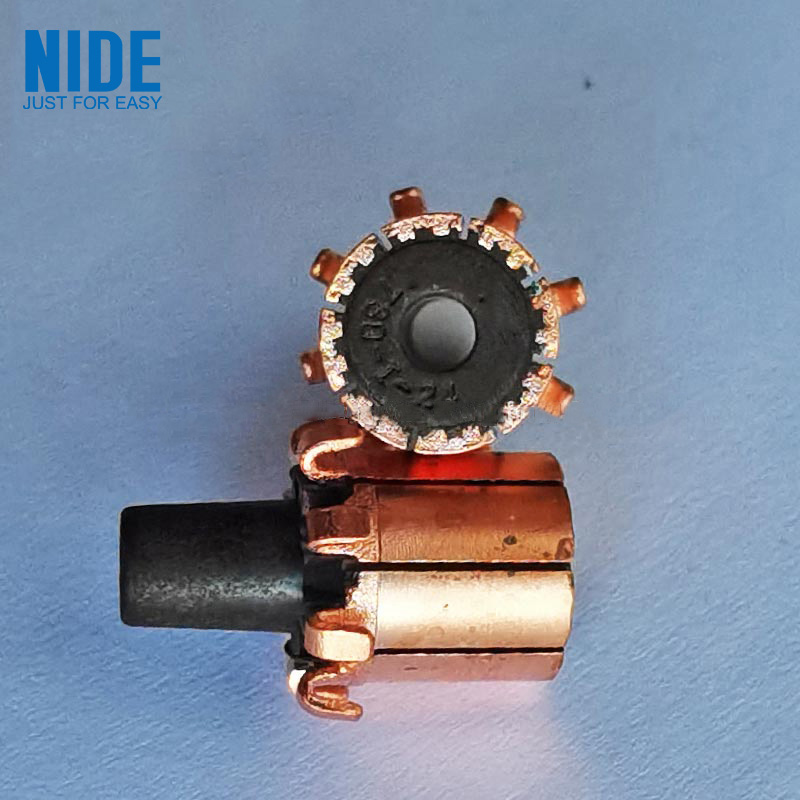

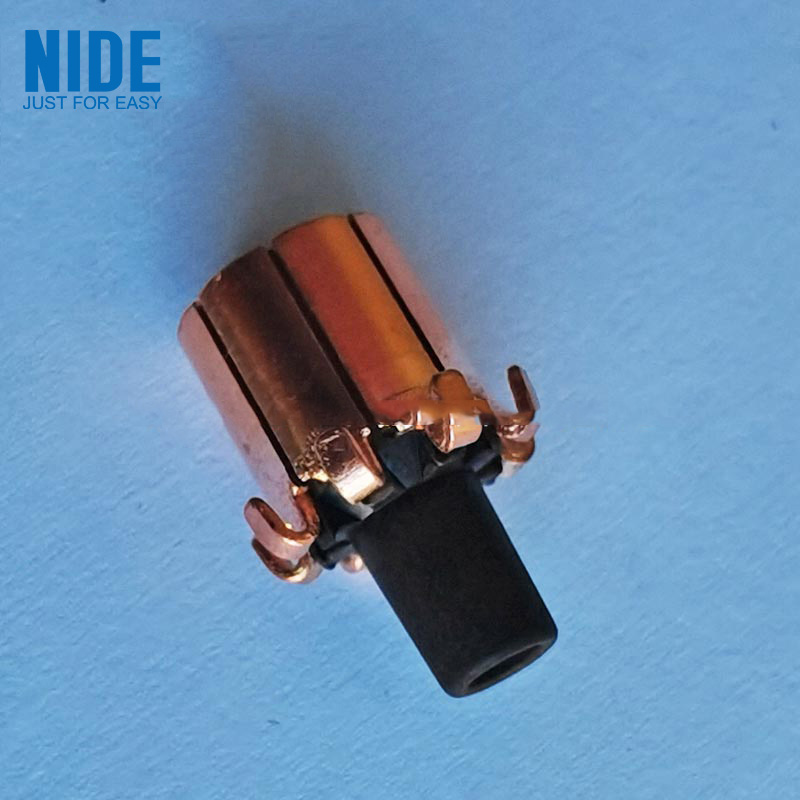

यह पावर टूल्स आर्मेचर कम्यूटेटर लंबी सेवा जीवन के साथ एक प्रकार का माइक्रो मोटर कम्यूटेटर है। इस कम्यूटेटर के केंद्र में छेद के माध्यम से एक धुरी होती है। कम्यूटेटर को बड़े व्यास खंड, मध्य व्यास खंड और छोटे व्यास खंड में बांटा गया है। कई कम्यूटेटर खंड खंड पर तय होते हैं, और कम्यूटेटर खंडों के बीच इन्सुलेट भागों की व्यवस्था की जाती है।
नमूना |
बाहरी व्यास |
भीतरी छेद |
स्लॉट चौड़ाई |
हुक पैर की लंबाई |
स्लॉट संख्या |
तांबे की ऊँचाई |
कुल ऊंचाई |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
पावर टूल्स आर्मेचर कम्यूटेटर सेगमेंट की सतह को टंगस्टन और मोलिब्डेनम एंटी-ऑक्सीडेशन कोटिंग के साथ प्रदान किया जाता है, जो सामान्य माइक्रो मोटर्स के इंटीरियर के लिए उपयुक्त है और मोटर कम्यूटेटर के रूप में उपयोग किया जाता है।
पावर टूल्स आर्मेचर कम्यूटेटर
