कम्यूटेटर की विभिन्न शैलियों और विभिन्न आंतरिक लॉकिंग डिज़ाइनों के अनुसार, जूसर मोटर कम्यूटेटर को एक अभिन्न कम्यूटेटर और एक फ्लैट कम्यूटेटर में विभाजित किया गया है। इंटीग्रल कम्यूटेटर बेलनाकार है और तांबे की पट्टी छेद के समानांतर है। यह सरल संरचना और विनिर्माण दक्षता की विशेषता है। उच्च। इंटीग्रल कम्यूटेटर की तीन बुनियादी शैलियाँ हैं: तांबा और अभ्रक, अभ्रक ढाला और ढाला हुआ खोल। प्लेनर कम्यूटेटर एक पंखे की तरह दिखता है, जिसमें तांबे की छड़ें होती हैं जिसमें एक पंखा क्रॉस सेक्शन छेद के लंबवत होता है।
प्रतिरूप संख्या। |
आयुध डिपो |
आईडी (मिमी) |
कुल ऊंचाई |
खंड की लंबाई |
हुक/राइजर दीया। |
बार संख्या |
एस-02001 |
37.5 |
13 |
24 |
20.5 |
38.5 |
32 |
एस-03002 |
15.75 |
13 |
11.25 |
9.5 |
16 |
24 |
एस-03003 |
24 |
9 |
17 |
14 |
25 |
24 |
एस-03003बी |
24.5 |
10 |
17.5 |
14 |
25.5 |
24 |
एस-03003C |
24.5 |
10 |
17.5 |
14 |
25.5 |
24 |
एस-02004 |
24 |
9 |
15 |
13 |
24.5 |
24 |
एस-03004ए |
23.2 |
9 |
15 |
13 |
24 |
24 |
एस-03005 |
24 |
9 |
17 |
14 |
25 |
24 |
एस-03005ए |
24 |
9 |
17 |
14 |
25 |
24 |
एस-03006 |
37.5 |
13 |
26 |
23 |
38.5 |
32 |
एस-03007 |
25.5 |
10 |
17 |
14 |
26.5 |
24 |
एस-03007बी |
25.5 |
10 |
17 |
14 |
26.5 |
24 |
एस-03008 |
23.5 |
9 |
14 |
12 |
24 |
24 |
एस-03009 |
24 |
9 |
16.6 |
14 |
29 |
24 |
DZQD-RZ32-010 |
28.5 |
12 |
17.5 |
16 |
34.3 |
24 |
एस-03011 |
23.5 |
9 |
17.5 |
14 |
28 |
24 |
DZQD-RZ32-012 |
23.5 |
10 |
18 |
16.4 |
28.5 |
24 |
एस-03013 |
23 |
8 |
16 |
14 |
23.5 |
24 |
एस-03014 |
28.5 |
11 |
20 |
17 |
29.5 |
24 |
एस-03015 |
22.5 |
9 |
17.5 |
17.2 |
30 |
10 |
एस-03016 |
28 |
14 |
20 |
19.2 |
36.8 |
12 |
एस-03016ए |
28 |
14.2 |
20 |
19.2 |
36.8 |
12 |
एस-03017 |
28.5 |
9 |
17.5 |
15 |
29.5 |
24 |
एस-03018 |
34.3 |
13 |
22 |
20.5 |
41.5 |
24 |
एस-03019 |
24.5 |
10 |
17.5 |
14 |
25.5 |
24 |
एस-03019ए |
24.5 |
10 |
17.5 |
14 |
25.5 |
24 |
एस-03020 |
28.5 |
11 |
17 |
14 |
29.5 |
24 |
एस-03021 |
20.5 |
10 |
18 |
13.5 |
30.5 |
12 |
QZQC-RZ12-022 |
20.5 |
10 |
17.8 |
13.5 |
26 |
12 |
एस-03024 |
40.4 |
13 |
24 |
20 |
42 |
50 |
एस-03025 |
23.2 |
8 |
17.5 |
17 |
30 |
12 |
QZQC-RZ32-026 |
20.2 |
8 |
14.6 |
14.1 |
25 |
16 |
QZQC-RZ32-026A |
20.2 |
8 |
14.6 |
14.1 |
25.5 |
16 |
QZQC-RZ12-027 |
18.9 |
8 |
14.5 |
12.8 |
24 |
12 |
एस-03028 |
15.5 |
7 |
11.4 |
11.7 |
20 |
9 |
एस-03030 |
22.5 |
9.2 |
18 |
17.7 |
30.6 |
10 |
एस-03031 |
22.5 |
12 |
21 |
20.5 |
30.5 |
10 |
एस-03032 |
28.5 |
12 |
17.5 |
14.5 |
29.5 |
24 |
एस-03033 |
30 |
10 |
20 |
17 |
35.5 |
24 |
एस-03033ए |
30 |
11 |
21 |
18 |
36 |
24 |
एस-03033बी |
30 |
11 |
21 |
18.5 |
36 |
24 |
एस-03033सी |
30 |
11 |
21 |
18.5 |
36 |
24 |
JZQC-RZ32-037 |
22 |
8 |
16 |
14.2 |
27 |
16 |
एस-03038 |
35.4 |
14 |
42.5 |
38 |
48 |
23 |
एस-03038ए |
35.4 |
14 |
42.5 |
38 |
48 |
23 |
एस-03044 |
22.5 |
10 |
17.5 |
17 |
28.5 |
10 |
एस-03045 |
35.5 |
15.75 |
23.5 |
20 |
46 |
19 |
एस-03046ए |
37.5 |
14 |
42 |
38 |
49.5 |
23 |
एस-03046बी |
37.5 |
14 |
42 |
38 |
49.5 |
23 |
एस-03047 |
45 |
15.5 |
50 |
44.4 |
62 |
21 |
एस-03048 |
34 |
10.2 |
38.5 |
34.5 |
46.5 |
23 |
एस-03050 |
15 |
5 |
16.5 |
15.5 |
20 |
12 |
मोटर कम्यूटेटर का व्यापक रूप से बिजली उपकरण, घरेलू उपकरण, ऑटोमोबाइल, मोटरसाइकिल मोटर और अन्य क्षेत्रों में उपयोग किया जाता है; कलेक्टर के छल्ले, कार्बन ब्रश धारक, वायरिंग बोर्ड में विभिन्न विनिर्देश और मॉडल होते हैं।

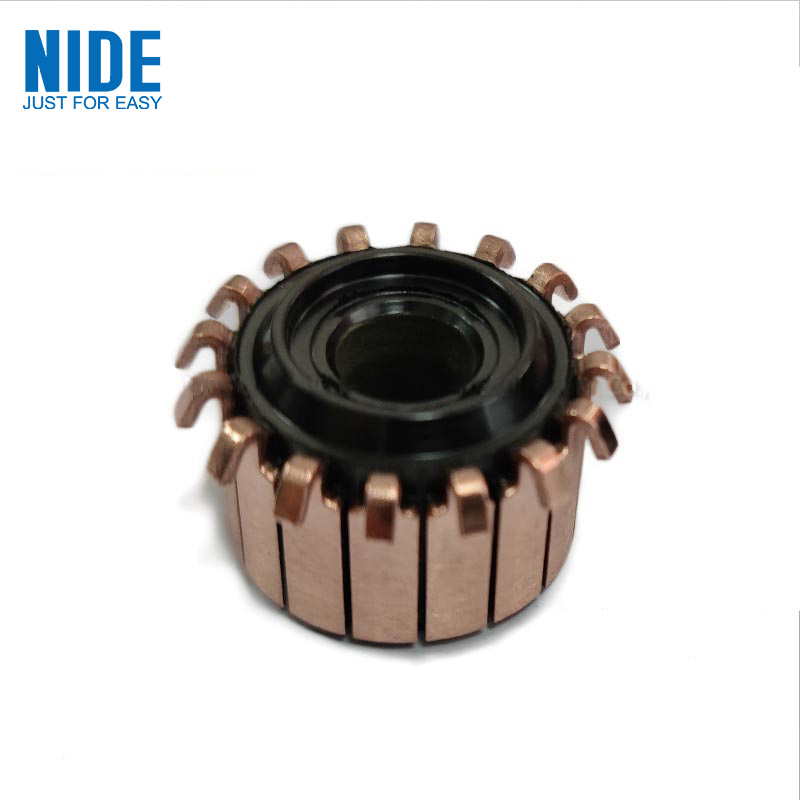

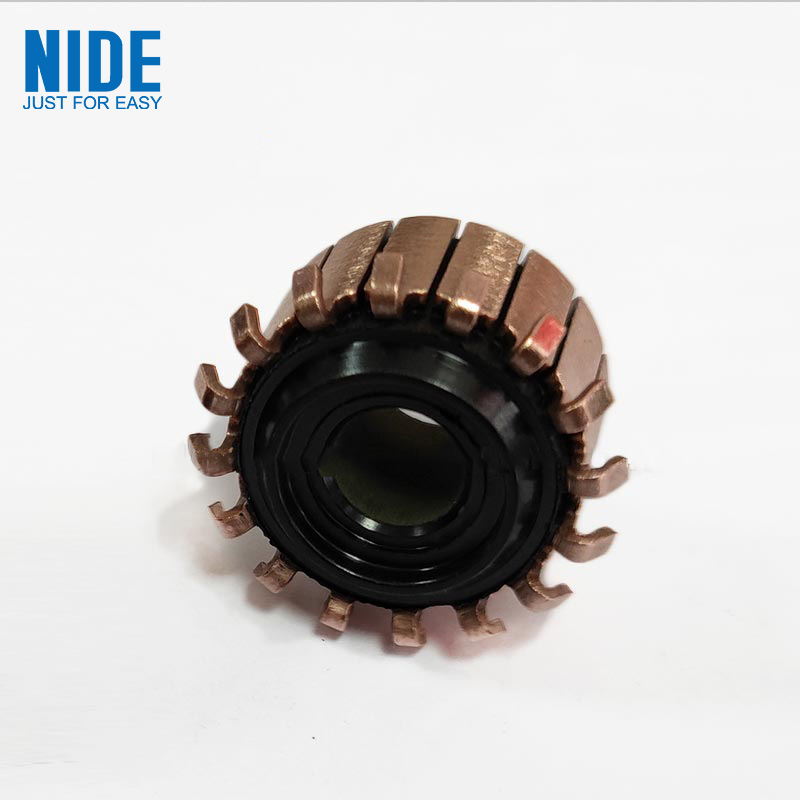

घरेलू उपकरणों के लिए जूसर मोटर कम्यूटेटर
