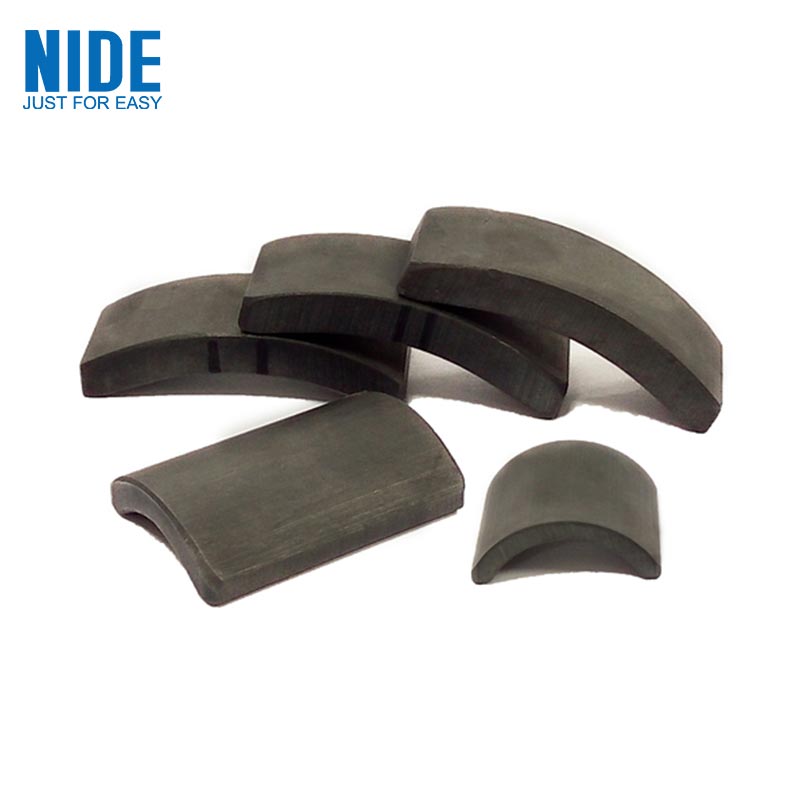

स्थायी आर्क फेराइट चुंबक: यह सिरेमिक प्रक्रिया विधि द्वारा निर्मित होता है। बनावट अपेक्षाकृत कठिन है और यह एक भंगुर सामग्री है। क्योंकि फेराइट चुंबक में अच्छा तापमान प्रतिरोध, कम कीमत और मध्यम प्रदर्शन होता है, यह सबसे व्यापक रूप से इस्तेमाल किया जाने वाला स्थायी चुंबक बन गया है।
फेराइट मैग्नेट बेरियम और स्ट्रोंटियम आयरन से बना sintered स्थायी चुंबकीय सामग्री है। मजबूत विरोधी विमुद्रीकरण गुणों के अलावा, इस चुंबकीय सामग्री में कम लागत का लाभ है। फेराइट मैग्नेट कठोर और भंगुर होते हैं, जिन्हें विशेष मशीनों की आवश्यकता होती है
यंत्र रीति। क्योंकि विपरीत लिंग के चुम्बक निर्माण की दिशा में उन्मुख होते हैं, उन्हें ली गई दिशा में चुम्बकित किया जाना चाहिए, जबकि एक ही लिंग के चुम्बकों को किसी भी दिशा में चुम्बकित किया जा सकता है क्योंकि वे उन्मुख नहीं होते हैं, हालाँकि दबाव की सतह अक्सर सबसे छोटी होती है पक्ष।
थोड़ा मजबूत चुंबकीय प्रेरण पाया गया। चुंबकीय ऊर्जा उत्पाद 1.1MGOe से 4.0MGOe तक है। इसकी कम लागत के कारण, फेराइट मैग्नेट में मोटर्स, स्पीकर से लेकर खिलौने और हस्तशिल्प तक कई तरह के अनुप्रयोग हैं।
यह सबसे व्यापक रूप से इस्तेमाल किया जाने वाला स्थायी चुंबक सामग्री है।
फेराइट को स्थायी फेराइट, सॉफ्ट फेराइट और माइक्रोवेव फेराइट में विभाजित किया गया है। स्थायी चुंबक फेराइट में बेरियम फेराइट और स्ट्रोंटियम फेराइट शामिल हैं। शीतल फेराइट को मैंगनीज-जस्ता फेराइट, निकल-जस्ता फेराइट, मैग्नीशियम-जस्ता फेराइट, माइक्रो-
वेव फेराइट में येट्रियम फेराइट और जैसे शामिल हैं। हेक्सागोनल फेराइट वगैरह भी हैं।
विद्युत उपकरणों के लिए चुंबक 775,750,550,540 श्रृंखला के लिए लागू होते हैं।
फेराइट चुंबक ग्रेड समतुल्य
मद |
ग्रेड |
बीआर टी (जीएस) |
एचसीबी केए / एम (केओई) |
एचसीजे केए / एम (केओई) |
(बीएच) अधिकतम केजे / एम³ (एमजीओई) |
आईईसी मानक
आईईसी60404-8-1: 2001
|
हार्ड फेराइट 32/25 एसआई-1-9 |
0.41 |
240 |
250 |
एक‰¥32.00 |
4100 |
3016 |
3142 |
एक 4.02 |
||
हार्ड फेराइट 24/35 एसआई-1-10 |
0.36 |
260 |
350 |
एक 24.00 |
|
3600 |
3267 |
4398 |
एक 3.02 |
||
हार्ड फेराइट 25/38 एसआई-1-12 |
0.38 |
275 |
380 |
एक 25.00 |
|
3800 |
3456 |
4775 |
3.14 |
||
हार्ड फेराइट 31/30 एसआई-1-13 |
0.41 |
295 |
300 |
31.00 |
|
4100 |
‰¥3707 |
3770 |
3.896 |
||
NIDE मानक
क्यू/74690217-4.1-2004
|
जेसी-वाई3932 |
0.380-0.400 |
230-275 |
235-290 |
27.8-32.5 |
(3800-4000) |
(2890-3456) |
(2953-3644) |
(3.49-4.10) |
||
जेसी-वाई3939 |
0.385-0.4000 |
270-290 |
280-320 |
28.5-31.8 |
|
(3800-4000) |
(3391-3644) |
(3518-4021) |
(3.58-4.00) |
||
जेसी-वाई4041 |
0.395-0.415 |
275-295 |
310-340 |
28.2-32.0 |
|
(3950-4150) |
(3456-3707) |
(3895-4272) |
(3.54-4.02) |
||
जेसी-वाई4127 |
0.400-0.424 |
200-225 |
205-228 |
30.0-33.6 |
|
(4000-4240) |
(2514-2827) |
(2577-2865) |
(3.77-4.22) |
||
जेसी-वाई4231 |
0.410-0.430 |
220-260 |
255-270 |
31.8-35.5 |
|
(4100-4300) |
(2765-3267) |
(2827-3391) |
(4.00-4.46) |
||
जेसी-वाई3744 |
0.360-0.380 |
265-288 |
330-360 |
24.0-28.0 |
|
(3600-3800) |
(3330-3620) |
(4147-4524) |
(3.02-3.53) |
||
जेसी-वाई3849 |
0.370-0.390 |
271-305 |
370-400 |
26.0-30.2 |
|
(3700-3900) |
(3405-3833) |
(4649-5026) |
(3.27-3.80) |
||
जेसी-वाई4240 |
0.410-0.430 |
291-314 |
306.1-330 |
32.0-35.4 |
|
(4100-4300) |
(3657-3946) |
(3846-4147) |
(4.02-4.45) |
स्थायी आर्क फेराइट मैग्नेट का व्यापक रूप से उपयोग किया जाता है: स्थायी चुंबक मोटर, पवन ऊर्जा ऊर्जा, चुंबकीय बिजली मशीन, ऑटोमोबाइल उद्योग, ऑडियो-विजुअल उपकरण, इलेक्ट्रॉनिक उद्योग, आईटी सूचना, चिकित्सा उपकरण, खनन उपकरण, औद्योगिक स्वचालन, खेल उपकरण, बिजली उपकरण, विद्युत उपकरण, घड़ियां, चश्मा, खिलौने, एलईडी लाइटिंग, सुरक्षा उपकरण, सामान और चमड़े का सामान, कंप्यूटर और मोबाइल फोन सुरक्षा कवर, हार्डवेयर और प्लास्टिक और अन्य क्षेत्र।
