विद्युत उपकरणों के लिए यूनिवर्सल मोटर कम्यूटेटर
कलेक्टर कम्यूटेटर विद्युत मोटरों और विद्युत जनरेटरों में एक रोटरी विद्युत स्विच का एक गतिशील भाग है जो समय-समय पर रोटर और बाहरी सर्किट के बीच वर्तमान दिशा को उलट देता है। इसमें मशीन के घूमने वाले आर्मेचर पर कई धातु संपर्क खंडों से बना एक सिलेंडर होता है। कम्यूटेटर मोटर का एक घटक है; कार्बन जैसे नरम कंडक्टर से बने "ब्रश" नामक दो या अधिक स्थिर विद्युत संपर्क भी होते हैं जो कम्यूटेटर के खिलाफ दबाते हैं, जिससे घूमते समय कम्यूटेटर के क्रमिक खंडों के साथ स्लाइडिंग संपर्क बनता है।
कलेक्टर कम्यूटेटर एप्लीकेशन
कलेक्टर कम्यूटेटर का उपयोग डीसी मोटर्स, जनरेटर और यूनिवर्सल मोटर्स में किया जाता है। मोटर में कम्यूटेटर वाइंडिंग पर विद्युत धारा लगाता है। प्रत्येक आधे मोड़ पर घूमने वाली वाइंडिंग्स में वर्तमान दिशा को उलटने से, एक स्थिर घूर्णन बल (टॉर्क) उत्पन्न होता है। एक जनरेटर में कम्यूटेटर वाइंडिंग में उत्पन्न करंट को उठाता है, प्रत्येक आधे मोड़ के साथ करंट की दिशा को उलट देता है, वाइंडिंग से प्रत्यावर्ती धारा को बाहरी लोड सर्किट में यूनिडायरेक्शनल डायरेक्ट करंट में परिवर्तित करने के लिए एक यांत्रिक रेक्टिफायर के रूप में कार्य करता है।
कलेक्टर कम्यूटेटर पैरामीटर्स
प्रोडक्ट का नाम: | यूनिवर्सल मोटर कम्यूटेटर आर्मेचर कलेक्टर |
सामग्री: | ताँबा |
प्रकार: | हुक कम्यूटेटर |
छेद व्यास: | 10 मिमी |
बहरी घेरा: | 23.2 मिमी |
ऊंचाई: | 18 मिमी |
स्लाइस | 12पी |
MOQ | 10000पी |

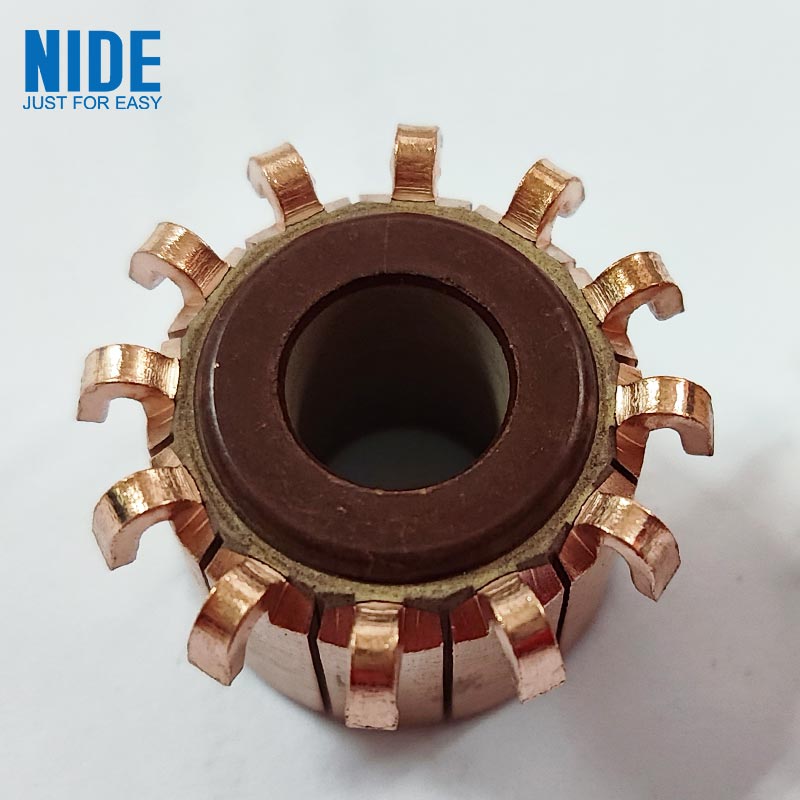

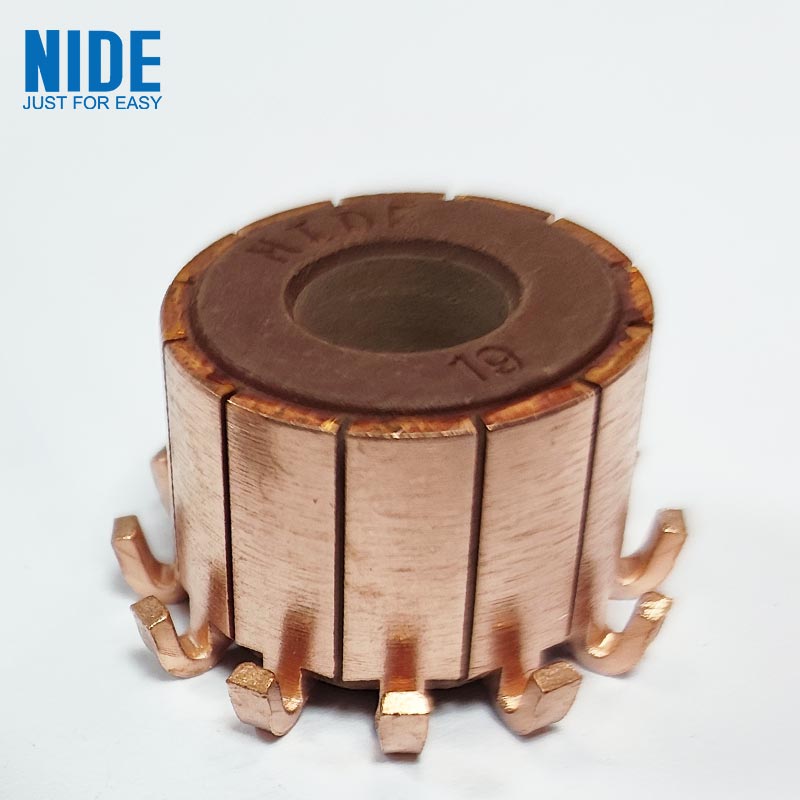

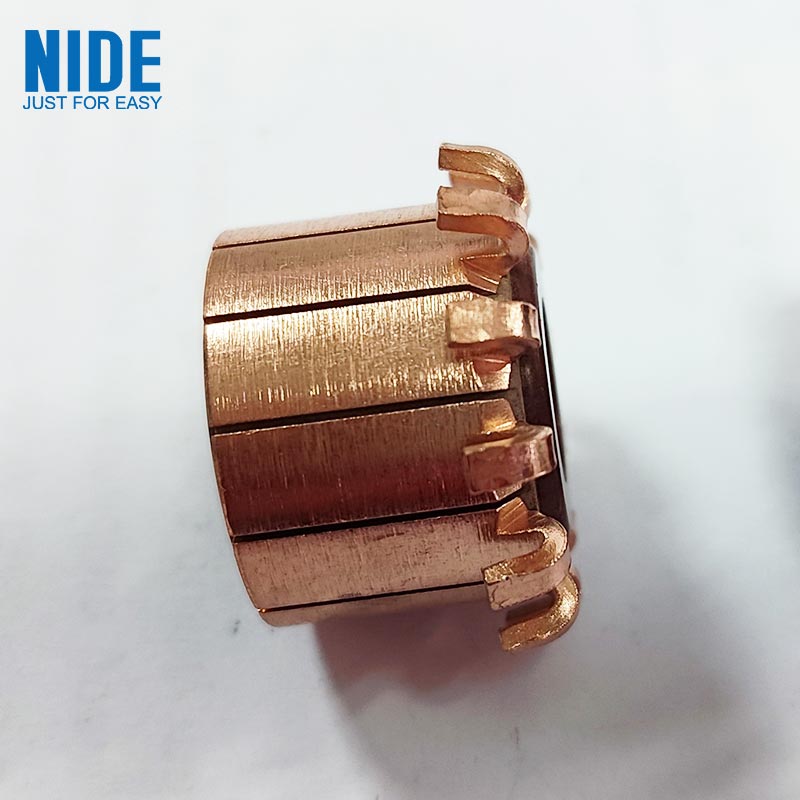

कलेक्टर कम्यूटेटर चित्र
